Analiza pogreške naponskog transformatora ključni je aspekt u elektroenergetskom sustavu, koji izravno utječe na točnost mjerenja napona, rad zaštitnog releja i ukupnu stabilnost sustava. Kao dobavljač naponskih transformatora, od najveće je važnosti razumijevanje ovih pogrešaka i učinkovito im komuniciranje s našim kupcima. U ovom ćemo blogu provesti u vrste pogrešaka u naponskim transformatorima, njihovim uzrocima i metodama da ih ublažimo.
Vrste pogrešaka u naponskim transformatorima
Postoje dvije glavne vrste pogrešaka povezanih s naponskim transformatorima: pogreška omjera i pogreška u kutu.
Greška omjera
Pogreška omjera definirana je kao razlika između stvarnog omjera transformacije i omjera nazivne transformacije naponskog transformatora. Matematički se može izraziti kao:
[\ text {omjera error} (%) = \ frac {k_ {n} v_ {s} -v_ {p}} {v_ {p}} \ Times100%]
gdje je (k_ {n}) nazivni omjer transformacije, (v_ {s}) sekundarni napon, a (v_ {p}) je primarni napon. Pogreška pozitivnog omjera ukazuje da je sekundarni napon veći od vrijednosti koja odgovara nazivnom omjeru, dok pogreška negativnog omjera znači da je sekundarni napon niži.
Faza - kutna pogreška
Pogreška faze - kuta je kutna razlika između vektora primarnog napona i obrnutog vektora sekundarnog napona. Mjeri se u minutama (') ili stupnjevima (°). U idealnom naponskom transformatoru, pogreška faze - kuta treba biti nula. Međutim, u praktičnim primjenama, zbog različitih čimbenika, doći će do faznog pomaka između primarnog i sekundarnog napona. Ova je pogreška značajna u aplikacijama gdje je fazni odnos između napona presudan, poput mjerenja faktora snage i nekih vrsta zaštitnih releja.
Uzroci pogrešaka u naponskim transformatorima
Svojstva magnetske jezgre
Magnetska jezgra naponskog transformatora ključna je komponenta koja utječe na njegove performanse. Ne -linearnost krivulje magnetskog materijala može uzrokovati značajne pogreške. Kada magnetska jezgra djeluje u blizini svoje točke zasićenja, struja magnetizacije brzo se povećava, što dovodi do povećanja omjera omjera i faze - kutnih pogrešaka. Nadalje, histereza i gubici trenutne struje u jezgri također doprinose pogreškama. Gubici histereze javljaju se zbog cikličke magnetizacije i demagnetizacije jezgre, dok su gubici vrtložne struje uzrokovani induciranim strujama u osnovnom materijalu.
Otpor namota i reakcija curenja
Otpor primarnih i sekundarnih namota i reaktancije curenja također su važni čimbenici. Otpor namota uzrokuje pad napona proporcionalan struji opterećenja, što utječe na sekundarni napon, a time i pogrešku omjera. S druge strane, reakcija propuštanja uzrokuje pomak faze između primarnog i sekundarnog napona, pridonoseći pogrešci faze - kuta.
Uvjeti opterećenja
Opterećenje spojeno na sekundarnu stranu naponskog transformatora ima izravan utjecaj na njegove pogreške. Kako se struja opterećenja povećava, pad napona preko otpora namota i reaktancija istjecanja također se povećava, što rezultira većim omjerom i pogreškama u kutu. Različite vrste opterećenja, poput otpornih, induktivnih ili kapacitivnih opterećenja, također mogu različito utjecati na pogreške. Na primjer, induktivno opterećenje uzrokovat će veću pogrešku faze - kuta u usporedbi s otpornim opterećenjem.
Temperaturne varijacije
Promjene temperature mogu utjecati na električna svojstva materijala koji se koriste u naponskom transformatoru. Otpor namota raste s temperaturom, što može dovesti do povećanja pogreške omjera. Uz to, temperaturne varijacije mogu također utjecati na magnetska svojstva jezgre, što dodatno utječe na pogreške.
Ublažavanje pogrešaka u naponskim transformatorima
Osnovni dizajn i odabir materijala
Korištenje magnetskih materijala visoke kvalitete s niskom histerezom i gubicima vrtložne struje može značajno smanjiti pogreške. Na primjer, silikonski čelik orijentiran na zrno obično se koristi u jezgrama naponskih transformatora zbog izvrsnih magnetskih svojstava. Optimiziranje temeljnog dizajna, poput smanjenja jezgrenog presjeka i povećanja broja zavoja, također može pomoći u poboljšanju performansi.
Vijugavi dizajn
Pravilan dizajn namota može umanjiti otpor namota i reaktanciju istjecanja. Korištenje većih presjeka presjeka može smanjiti otpor namota, dok raspoređivanje namota na način da se minimizira protok istjecanja može smanjiti reaktanciju istjecanja. Uz to, neki naponski transformatori koriste namote kompenzacije kako bi suzbili učinke glavnih namota i smanjili pogreške.
Upravljanje opterećenjem
Da bi se osigurala točnost naponskog transformatora, važno je upravljati u okviru raspona opterećenja. Ograničavanje struje opterećenja i odabir odgovarajuće vrste opterećenja može pomoći u smanjenju pogrešaka. U nekim se slučajevima dodatni otpornici opterećenja mogu koristiti za podešavanje impedancije opterećenja i poboljšanje performansi.
Utjecaj pogrešaka na aplikacije
Prijave za mjerenje
U mjernim primjenama, poput naplate električne energije, neophodno je točno mjerenje napona. Pogreške u naponskim transformatorima mogu dovesti do pogrešnih mjerenja snage i energije, što rezultira netočnom naplatom za potrošače i dobavljače napajanja. Na primjer, pogreška omjera od 1% u naponskom transformatoru može uzrokovati 1% pogrešku u izmjerenoj snazi, što može imati značajan utjecaj na dugoročno izračunavanje potrošnje električne energije.
Operacija releja zaštite
Zaštitni releji oslanjaju se na točne mjerenja napona i struje kako bi se otkrili greške i pokrenuli zaštitne radnje. Pogreške u naponskim transformatorima mogu uzrokovati pogrešnu cijenu zaštitnih releja. Na primjer, pogreška u pogrešnoj fazi - kutna pogreška može uzrokovati prenošenje zaštite od udaljenosti do neispravnosti, što dovodi do nepotrebnog zatvaranja ili neuspjeha putovanja tijekom greške.
Naši proizvodi i kontrola pogrešaka

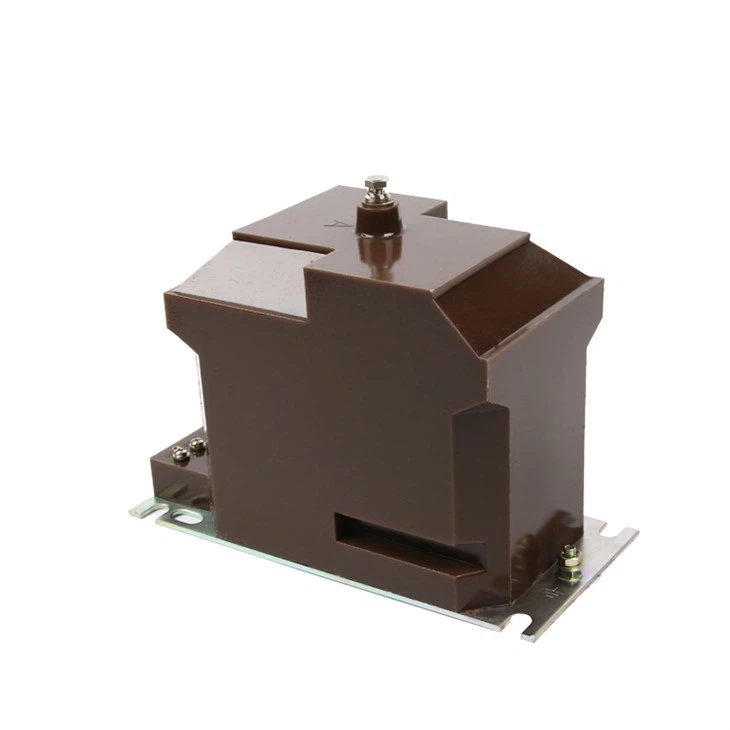

Kao dobavljač naponskih transformatora posvećeni smo pružanju proizvoda visoke kvalitete s minimalnim pogreškama. Naše11000 volti transformatordizajniran je s naprednim osnovnim materijalima i optimiziranim namotanim strukturama kako bi se osigurala izvrsna točnost. Tijekom proizvodnog procesa provodimo strogu kontrolu kvalitete, uključujući sveobuhvatno ispitivanje omjera i pogrešaka u kutu.
Naše10kv Transformator Sekundarni izlaz 30VApogodan je za širok raspon primjena, od industrijskih instalacija malih razmjera do stambenih mjera. Poduzeli smo mjere kako bismo smanjili utjecaj varijacija opterećenja na pogreške, osiguravajući stabilne performanse u različitim radnim uvjetima.
A33 kV CT potencijalni transformatorU našoj liniji proizvoda posebno je dizajnirana za aplikacije visokog napona. S naprednim izolacijskim materijalima i preciznim tehnikama proizvodnje možemo učinkovito kontrolirati pogreške i ispuniti stroge zahtjeve električne mreže.
Kontaktirajte nas za kupnju i savjetovanje
Ako ste zainteresirani za naše naponske transformatore ili imate bilo kakvih pitanja o analizi i kontroli pogrešaka, slobodno nas kontaktirajte. Imamo profesionalni tim inženjera koji vam mogu pružiti detaljnu tehničku podršku i prilagođena rješenja prema vašim specifičnim potrebama. Bez obzira jeste li uključeni u proizvodnju energije, prijenos ili distribuciju, naši naponski transformatori mogu ponuditi pouzdano i točno mjerenje napona.
